定制化大型件检测设备
定制化大型件检测设备
产品特点：
• 通用标准机台：可以测量1500*450范围内的工件（可定制）
• 无损伤测量：两台及以上3D传感器，线激光非接触扫描测量，保护工件免受划痕
• 测量精度高：Z轴方向重复精度 ≤0.05mm （通过更换扫描头可以达到更高的扫描精度）
• 测量效率高：

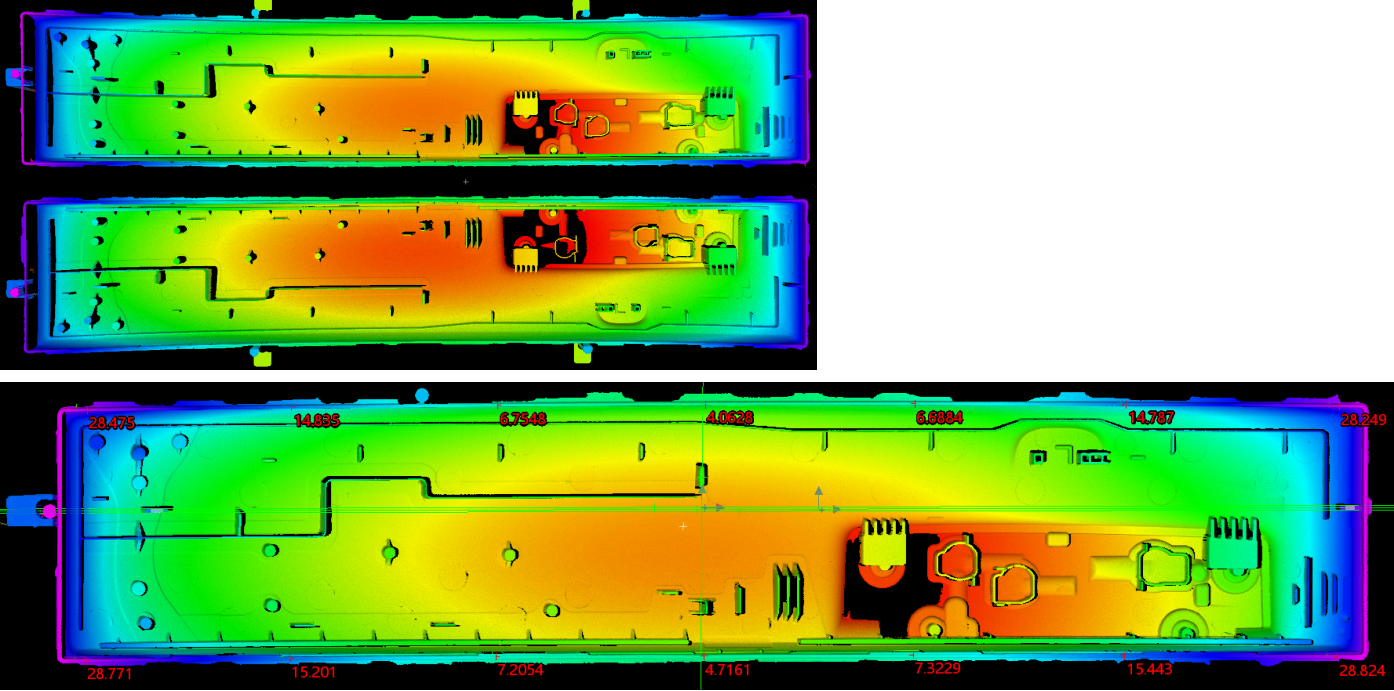

- 整个平面线扫描一次成像，1min内完成整个产品所有区域的平面度/轮廓度检测
- 对于小尺寸产品，可一次性测量两个及以上产品
- 利用专业算法软件计算获得高度，平面度等数据，稳定可靠
• 运动机构运行稳定、精度高：采用1um光栅尺采集运行方向的数据信息
• 操作简单方便：可配置并快速切换待检测产品
• 高柔性：产品无需精准定位，在激光视野范围内即可自行寻找定位基准
• 数字化：支持测量数据上传工厂数字化系统
• 通用标准机台：可以测量1500*450范围内的工件（可定制）
• 无损伤测量：两台及以上3D传感器，线激光非接触扫描测量，保护工件免受划痕
• 测量精度高：Z轴方向重复精度 ≤0.05mm （通过更换扫描头可以达到更高的扫描精度）
• 测量效率高：
- 整个平面线扫描一次成像，1min内完成整个产品所有区域的平面度/轮廓度检测
- 对于小尺寸产品，可一次性测量两个及以上产品
- 利用专业算法软件计算获得高度，平面度等数据，稳定可靠
• 运动机构运行稳定、精度高：采用1um光栅尺采集运行方向的数据信息
• 操作简单方便：可配置并快速切换待检测产品
• 高柔性：产品无需精准定位，在激光视野范围内即可自行寻找定位基准
• 数字化：支持测量数据上传工厂数字化系统
参数：
| 适用于大型托盘类、大型汽车件等高度/平面度/轮廓度的测量 |
|
||
| 有效测量范围： | 1500*450mm | ||
| 外形参数： | 2100*1280*1800 | ||
| 工作台尺寸： | 1200*650mm | ||
| 机台重量： | 250KG | ||
| 测量精度： |
平面度重复测量精度≤0.05mm 高度差重复测量精度≤0.05mm |
||
| 底座结构： | 方管焊接 | ||
| 运动模组： | 高精度丝杆+直线马达+皮带 | ||
| 测量传感器： | 进口高精度测量传感器 | ||
| 电源要求： | 220±10V | ||
