标准化检测设备
产品特点：
• 通用标准机台：可以测量500*300范围内的工件（具体尺寸可定制）
• 无损伤测量：单激光传感器，线激光非接触扫描测量，保护工件免受划痕
• 测量精度高：Z轴方向重复精度 < 0.03mm （通过更换扫描头可以达到更高的扫描精度）
• 测量方式效率高：整个平面线扫描一次成像，无需拼接，数据采集后，系统自动计算给出平面度、平整度、翘曲度误差测量判定
• 运动机构运行稳定、精度高
• 操作简单方便：可配置并快速切换待检测产品
• 数字化：支持测量数据上传工厂数字化系统
适用检测类型：
— 平板电脑外壳
— 手机外壳
— 托盘/铝板类
— 汽车件
— PCB及各类平面零件
应用行业：
3C行业
汽车行业
• 通用标准机台：可以测量500*300范围内的工件（具体尺寸可定制）
• 无损伤测量：单激光传感器，线激光非接触扫描测量，保护工件免受划痕
• 测量精度高：Z轴方向重复精度 < 0.03mm （通过更换扫描头可以达到更高的扫描精度）
• 测量方式效率高：整个平面线扫描一次成像，无需拼接，数据采集后，系统自动计算给出平面度、平整度、翘曲度误差测量判定
• 运动机构运行稳定、精度高
• 操作简单方便：可配置并快速切换待检测产品
• 数字化：支持测量数据上传工厂数字化系统
适用检测类型：

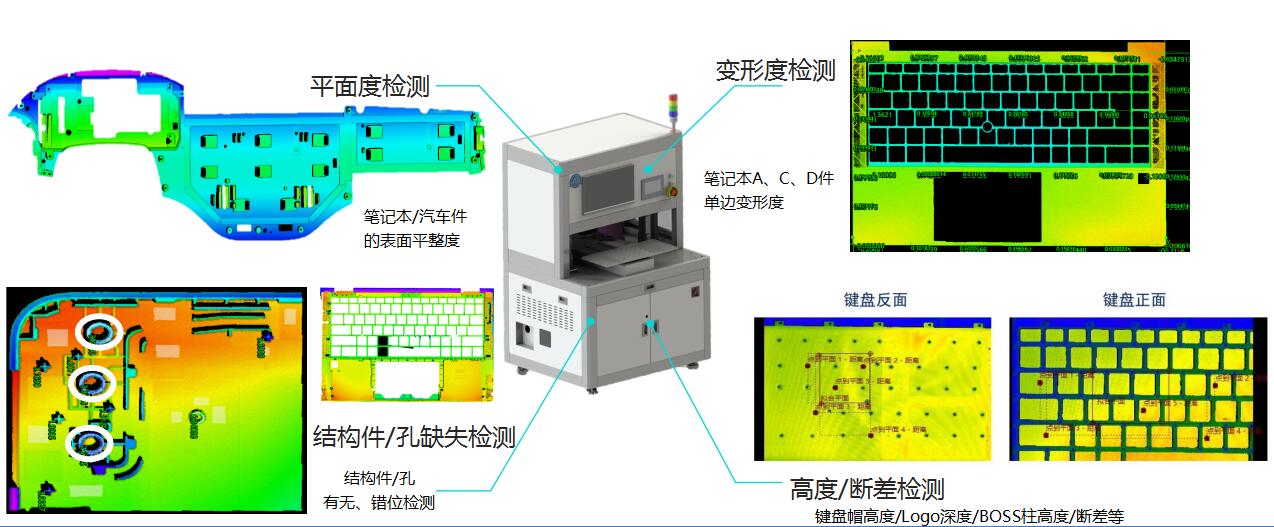

翘曲度、平面度、变形度的抽检或批量全检的高精度快速非接触式测量
适用产品类型：
— 笔记本外壳— 平板电脑外壳
— 手机外壳
— 托盘/铝板类
— 汽车件
— PCB及各类平面零件
3C行业
汽车行业
| 设备参数 | |||
| 测量范围（mm） | 500*400(可定制) |
|
|

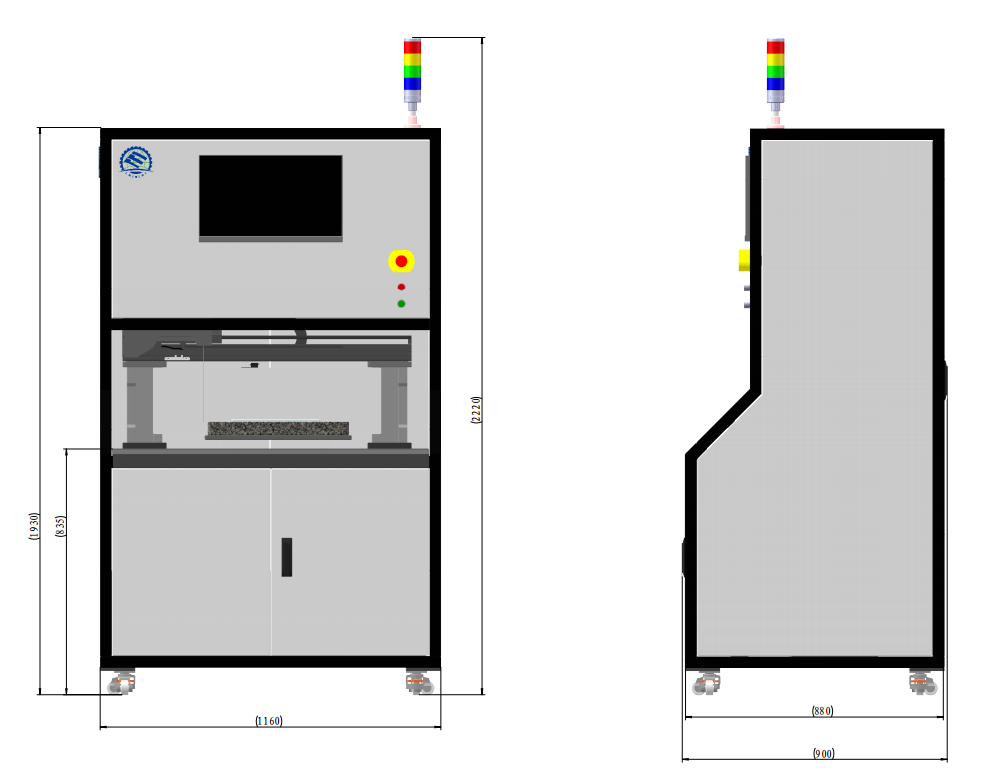

| 外形参数（mm） | 1200*980*1800 | ||
| 机台重量（kg） | 200 | ||
| Z向重复精度（mm） | ＜0.03 | ||
| 底座结构 | 方管焊接 | ||
| 运动机构 | 高精度丝杆+伺服马达或直线马达模组 | ||
| 传感器 | 高精度线激光传感器 | ||
| 传感器防护等级 | IP67 | ||
| 扫描速度（Profiles/S） | 340-10000 | ||
| 检测周期（S） | 20s | ||
| 设备功率 (W) | 2000 | ||
| 设备供电 | AC 220V 50/ 60Hz | ||
| 工作温度(℃) | 0…+50 | ||
| 工作湿度(%) | +5…+75(非凝结) | ||
| 支持数据上传，对接工厂端数字化系统 | |||
